TOMADAS CONTROLADAS POR RÁDIO FREQUÊNCIA

A função deste aparelho é ligar e desligar as saídas (tomadas) tanto localmente como remotamente, através de rádio frequência, em 433 MHz. Utilizei uma caixa plástica Patola para o controle remoto e uma carcaça de estabilizador para o módulo de tomadas. Os principais componentes do sistema são os módulos transmissor KST-TX01 e receptor MRF00040, além dos CIs encoder HT-12E e decoder HT-12D. Um flip-flop utilizando o CI 4013B também foi acoplado ao circuito para manter o efeito "memória" na saída para o relé, que por sua vez, fecha ou abre o circuito de potência (rede elétrica, 127 volts) nas tomadas do aparelho.

Circuito do módulo transmissor (controle remoto) em fase de testes:


Circuito do módulo receptor em fase de testes:

Os dois módulos, lado a lado:

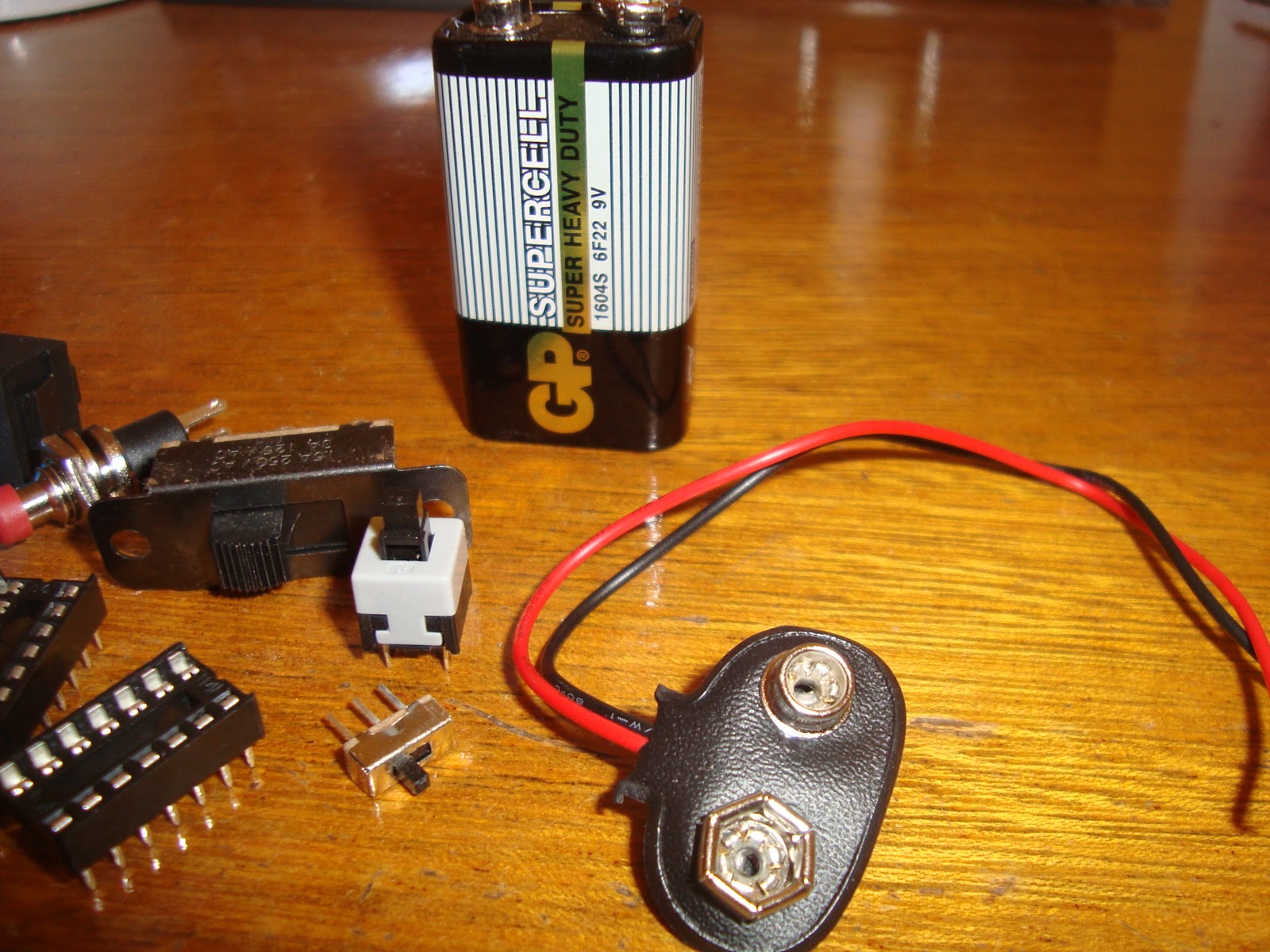

Separação dos componentes para a montagem final:




Os componentes principais do circuito - módulos de Recepção e Transmissão:


Na ordem, regulador de tensão 7806, transistor BC548, CI 4013B, CI HT-12E e CI HT-12D:

Placas de circuito impresso já prontas para a soldagem dos componentes:

Módulo regulador de tensão já montado:

Módulo transformador de tensão + retificador e filtro:

Módulo transmissor já montado:

Módulo receptor já montado:

Módulo de potência (relé) já montado:

Carcaça de estabilizador de tensão utilizada para a montagem final do módulo receptor:


Placas já fixadas em seus devidos lugares e ligações elétricas já realizadas:

Placa de transmissão, bateria, chaves, led e antena já fixados na caixa plástica do controle remoto:



Aspecto externo final do controle remoto. O botão maior é uma chave liga/desliga para alimentar o circuito de transmissão e estabelecer a comunicação com o módulo receptor. O botão menor é uma chave de pulso do tipo NA, cuja função é enviar um pulso que será decodificado pelo receptor, para ativar ou desativar as tomadas elétricas:

Aspecto final do módulo receptor já pronto:


Diagrama esquemático do módulo Transmissor:

Diagrama esquemático do módulo Receptor:

Diagrama esquemático do módulo de Potência:

Diagrama esquemático do módulo Regulador de Tensão:



Diagrama geral de ligações entre os módulos:


Vídeo mostrando o funcionamento básico do sistema:



Comentários

  1. Interessante hein!

    ResponderExcluir
  2. Pra que serve exatamente?

    ResponderExcluir
    Respostas
    1. Serve para ligar e desligar aparelhos eletrônicos ou eletroeletrônicos via controle remoto sem fio.

      Excluir
  3. esse cara é muito inteligente...ta de PARABÉNS.

    ResponderExcluir
  4. Parabéns cara, acho que vou usar esse projeto na feira da facul.. hehe vlw

    ResponderExcluir
  5. O mais importante, o alcance, você não informou!

    ResponderExcluir
    Respostas
    1. Não fiz muitos testes em relação ao alcance, mas tem funcionado bem a uma distância de cerca de 15 metros com 4 paredes entre os módulos. Em campo aberto com certeza o alcance vai ser bem maior.

      Excluir
  6. Você tem os diagramas das placa e lista de componentes?

    ResponderExcluir
    Respostas
    1. Os componentes utilizados você identifica diretamente pelos diagramas dos módulos nas imagens acima. Quanto aos layouts das placas eu não os tenho mais. Porém foram projetadas utilizando o software Circuit Wizard.

      Excluir
  7. Vou tentar montar as placas então por esse programa, muito obrigado!

    ResponderExcluir
  8. Olá amigo. Tranquilidade? Muito bom seu projeto, parabéns. Gostaria de montar um parecido mas não acho os componentes de wireless. Você poderia me dizer onde comprou os componentes kst-tx01 e o mrf00040 ? Agradecido. Vladimir.

    ResponderExcluir
    Respostas
    1. Olá! Tudo jóia... Estes componentes eu comprei pelo mercado livre. Digita lá no campo de busca: módulo receptor 433 que você verá vários resultados. :)

      Excluir
  9. Olá amigo, como você conseguiu achar o HT-12D e o 4013 no Circuit Wizard ? grato pela resposta..
