Interruptor Sônico


Este projeto foi construido em novembro de 2010. A ideia principal é acender e apagar a luz do ambiente através de um som de impacto forte, no caso, batida de palmas. Uma batida a luz acende, outra a luz apaga. Na sequencia de fotos o desenvolvimento do projeto, desde a versão de testes no protoboard até o resultado final da montagem em uma caixa plastica para ser fixada na parede. Caso goste, deixe seu comentário, valeu!





Um videozinho mostrando o funcionamento do circuito:



Abaixo as duas placas utilizadas (uma para a fonte e outra para o circuito principal), prontas para o banho no percloreto de ferro:



Após o banho e a limpeza com esponja de aço:

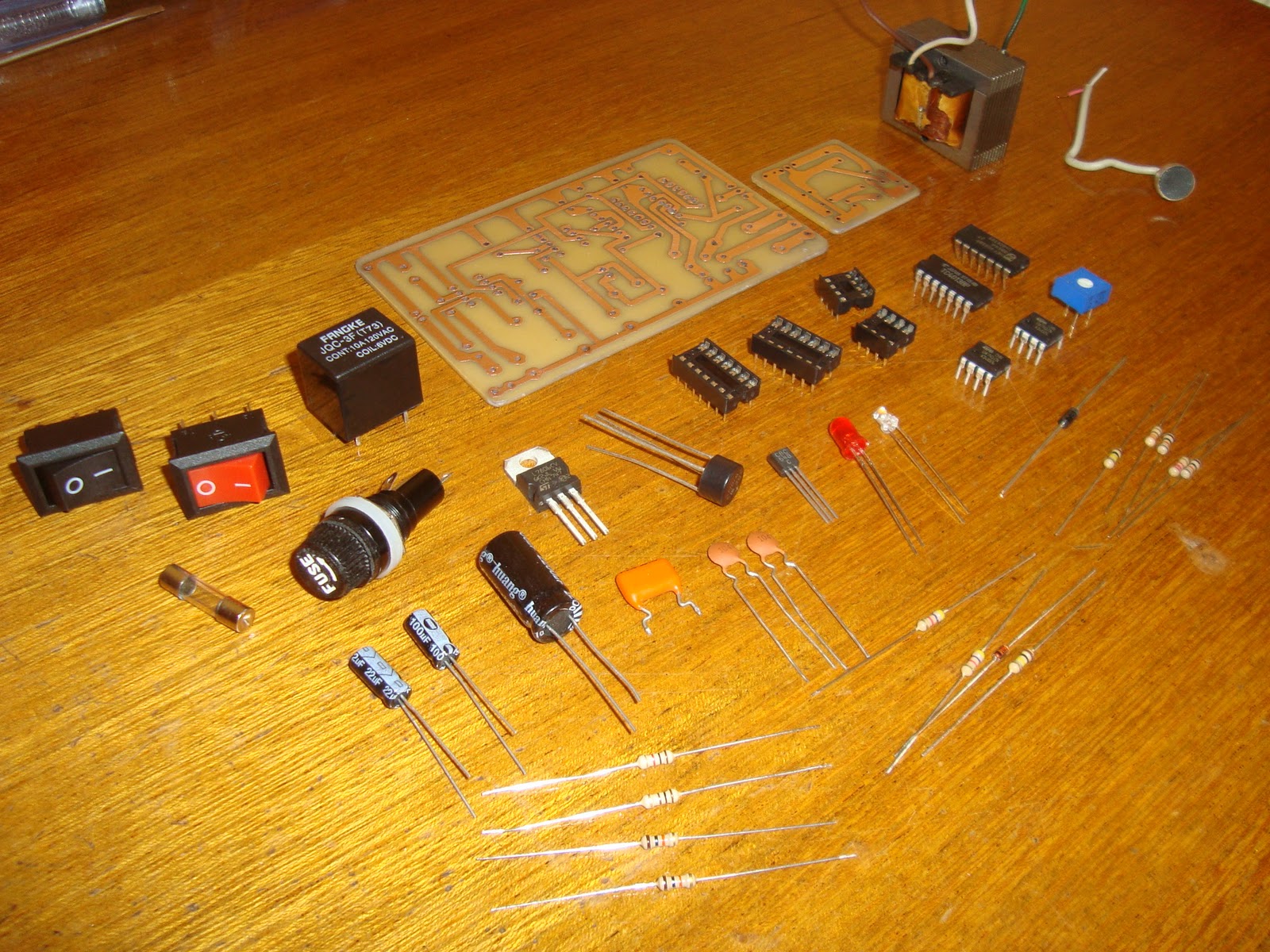

Os materiais e componentes utilizados:





As placas já com os componentes soldados:




Aqui o resultado final:





 Os diagramas da fonte e do circuito principal:




Lista de componentes:

COMPONENTES – INTERRUPTOR SÔNICO

R1 – resistor 4.700 ohms (amarelo, roxo, vermelho)
R2 – resistor 10.000 ohms (marrom, preto, laranja)
R3 – resistor 2.200 ohms (vermelho, vermelho, vermelho) em série com potenciômetro de 1 mega ohm
R4 – resistor 10.000 ohms (marrom, preto, laranja)
R5 – resistor 4.700 ohms (amarelo, roxo, vermelho)
R6 – resistor 10.000 ohms (marrom, preto, laranja)
R7 – resistor 10.000 ohms (marrom, preto, laranja)
R8 – resistor 100.000 ohms (marrom, preto, amarelo)
R9 – resistor 47.000 ohms (amarelo, roxo, laranja)
R10 – resistor 100.000 ohms (marrom, preto, amarelo)
R11 – resistor 1000 ohms (marrom, preto, vermelho)
R12 – resistor 100 ohms (marrom, preto, marrom)
C1 – capacitor cerâmico 100 nF
C2 – capacitor eletrolítico 47 uF / 16 volts
C3 – capacitor cerâmico 100 nF
C4 – capacitor eletrolítico 47 uF / 16 volts
C5 – capacitor cerâmico 100 nF
D1 – diodo silício 1N4148
D2 – diodo silício 1N4007
D3 – LED azul alto brilho 3 mm
CI1 – LM 741
CI2 – LM 741
CI3 – CD 4093
CI4 – CD 4013
T1 – transistor NPN BC 548
MIC – microfone de eletreto
RLY – relé comum com enrolamento para 6 volts

COMPONENTES – FONTE

D – ponte retificadora (W10M ou qualquer outra de 1 A)
TR – transformador com primário 127 volts e secundário 9 volts com no mínimo 300 mA
C1 - 1000 uF / 25 volts
C2 – 100 uF / 15 volts
U – regulador de tensão LM7805 ou LM7806
LED – vermelho comum 5 mm
R – resistor 330 ohms (laranja, laranja, marrom)

MATERIAIS DIVERSOS

Chaves interruptoras, porcas, parafusos, caixa para montagem, fios, solda, conectores, dissipador de calor, placas de fenolite, suportes para CI´s de 8 e 14 pinos, cabo blindado, suporte para fusível.
